Kasutusala

Kilp on kasutatav elektrienergia jaotamiseks ja arvestamiseks, elektritarbijate juhtimiseks ja kaitseks. Ta on sobilik tootmishoonetesse, korterelamutesse jne.

Kaitseaste

IP 30

Põhimõõtmed(mm)

Põhimõõtmed on antud arvestamata väljaulatuvaid osi.

Laius: 600; 800; 1000; 1200; 1400

Kõrgus: 1800; 2000; 2200

Sügavus: 300; 400; 500; 600

Sokli lisamisel suureneb kõrgus 100 mm võrra.

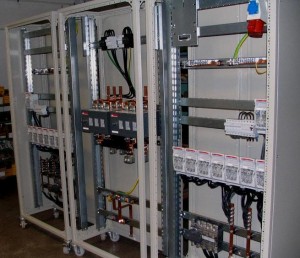

Ehitus

Kilbi korpus on kokku monteeritud SEK profiilidest. Korpuse detailid on valmistatud 1,5-2,0 mm külmvaltsitud lehtterasest ja värvitud UV-kindla pulbervärviga RAL-7032 ränihall. Kilbi korpused on poltidega omavahel ühendatavad. Kerge koostada mitmesektsioonilisi kilpe.

Paigaldus

Kilp paigaldatakse põrandale(toetus soklile). Sokli kõrgus 100mm

Ühendused

Kaablisisestused kilpi on võimalikud alt ja ülalt.

Teenindamine

Kilpe paigaldada ja nendel kontrolltoiminguid teha võib üksnes elektriala spetsialist kooskõlas EEI nõuetega. Tootja tagatis on 12 kuud ekspluatatsiooni võtmise päevast, kusjuures ekspluatatsiooni võtmise päev on mitte hiljem, kui 6 kuud peale väljalaske kuupäeva.
