Kasutusala

Kilp on kasutatav elektriliinide kommuteerimiseks ja tarbijate toiteliinide kaitseks. Kilp kuulub IV paigaldusklassi ja IV liinipingeklassi.

Kaitseaste

IP 43

Põhimõõtmed

Laius x kõrgus x sügavus koos kõrgendussokliga, arvestamata väljaulatuvaid osi:

655 x 1200 x 350 mm

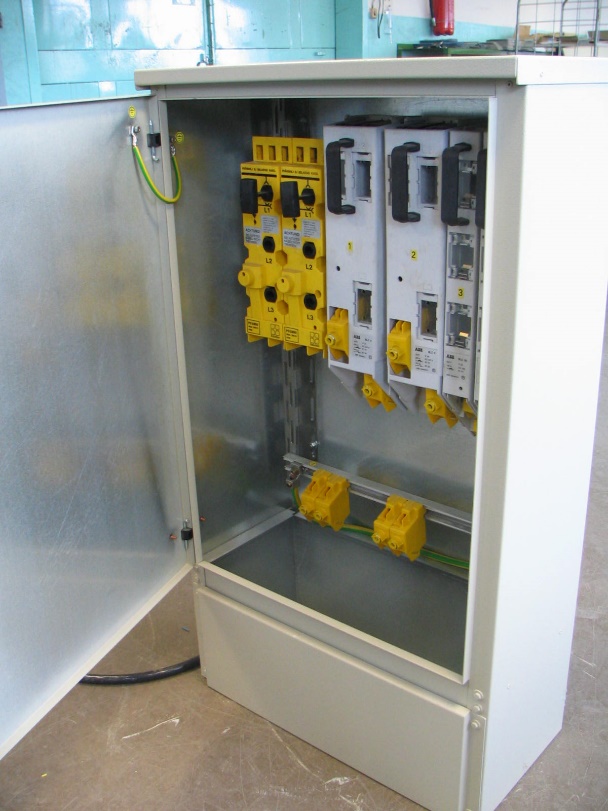

Ehitus

Kilp on valmistatud Al-Zn kattega lehtterasest ja kaetud halli (valge) pulbervärviga. Kaablisisestused kilpi on alt läbi kõrgendussokli. Kilpi sisenevad kaablid on kõrgendussokli ulatuses kaetud eest ära võetava kattega. Elektriaparatuur paigaldatakse sisuraamile. Kilp on lukustatav sarjastatud võtmega.

Paigaldus

Kilp on statsionaarseks paigaldamiseks õue vundamendile või alusraamile.

Elektriskeemid

Tehakse vastavalt tellimusjoonistele.

Teenindamine

Kilpe võib paigaldada ja teha kontrolltoiminguid elektriala spetsialist kooskõlas EEI nõuetega. Tootja tagatis on 12 kuud ekspluatatsiooni võtmise päevast, kusjuures ekspluatatsiooni võtmise päev on mitte hiljem, kui 6 kuud peale väljalaske kuupäeva.
